量水堰板
量水堰板為壩后滲流量監測的一部分，堰槽（渠道）+堰板+量水堰計+采集儀=滲流量自動監測。
堰板材質一般選304不銹鋼，厚度6、8、10、12mm，堰板類型根據設計流量大小依次為直角三角堰＜矩形堰＜梯形堰，堰口按規范要求應倒角45°，尺寸應按堰槽尺寸定制。
┃簡介
量水堰板為壩后滲流量監測的一部分，堰槽（渠道）+堰板+量水堰計+采集儀=滲流量自動監測。
堰板材質一般選304不銹鋼，厚度6、8、10、12mm，堰板類型根據設計流量大小依次為直角三角堰＜矩形堰＜梯形堰，堰口按規范要求應倒角45°，尺寸應按堰槽尺寸定制。
▋結構與原理
在壩后滲流水匯總渠道內選取一段直線平緩處安裝量水堰板，堰板上游＞1米處安裝量水堰計，滲流水通過渠道流往下游，經過堰板時漫過堰口，量水堰計結合數據采集儀自動讀取堰上水頭并傳送至上位機軟件，后者用堰板流量公式計算得到瞬時流量。
▋產品特點

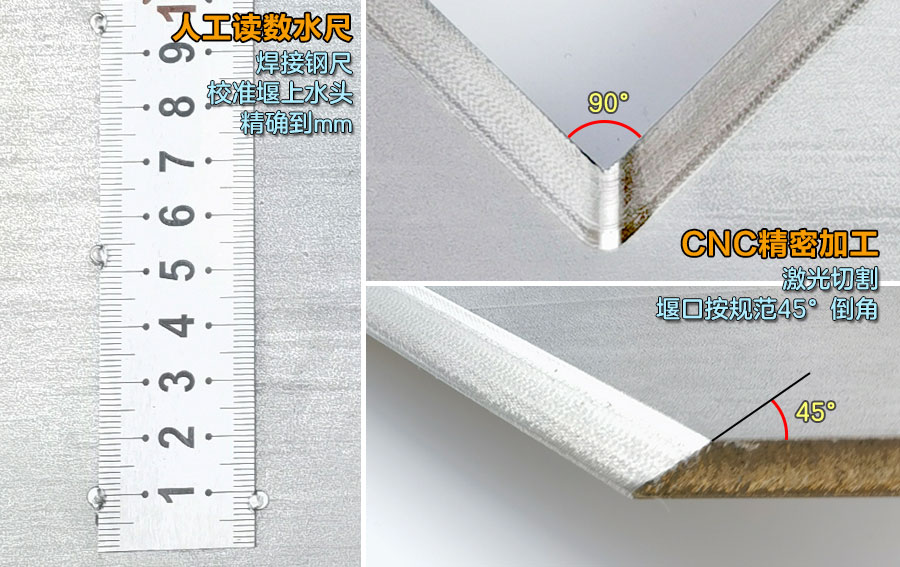

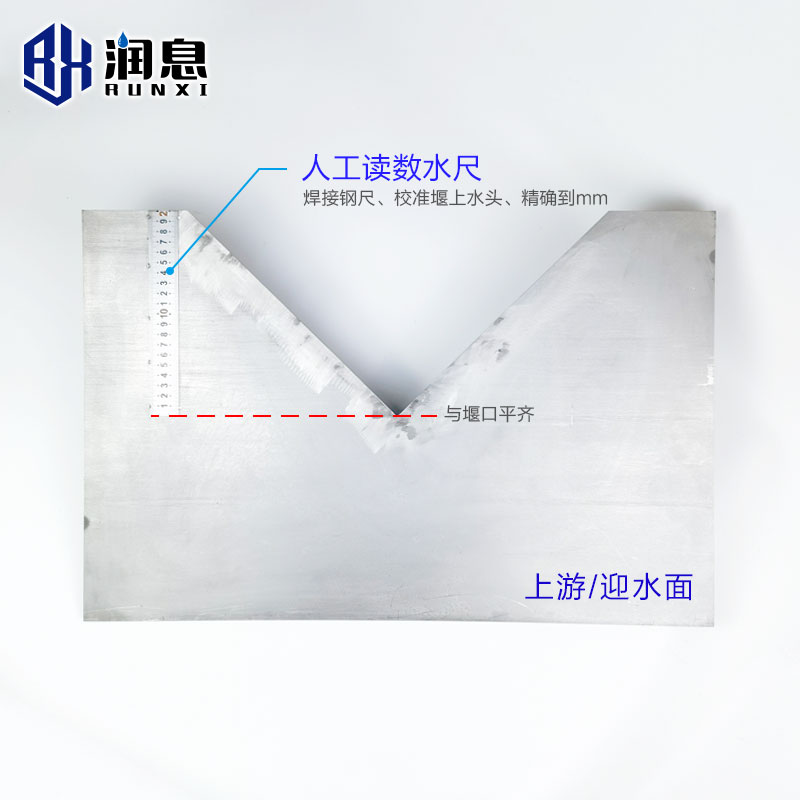

● 304不銹鋼持久耐用不生銹 ● 堰口精加工倒角45° ● 標配鋼尺可人工讀數或校準 ● 尺寸可按圖定制
▋工程實例
例_01.jpg)
例_02.jpg)
例_03.jpg)
▋計算公式
▋相關產品
量水堰計：CZL型磁致式量水堰計 VWL型振弦式量水堰計
人工測讀：RX105型智能讀數儀 RX106型多功能讀數儀 RX131型手動集線箱
自動數據采集：MCU-32型分布式模塊化自動測量單元 MCU系列自動測量單元 LCU系列低功耗采集儀
