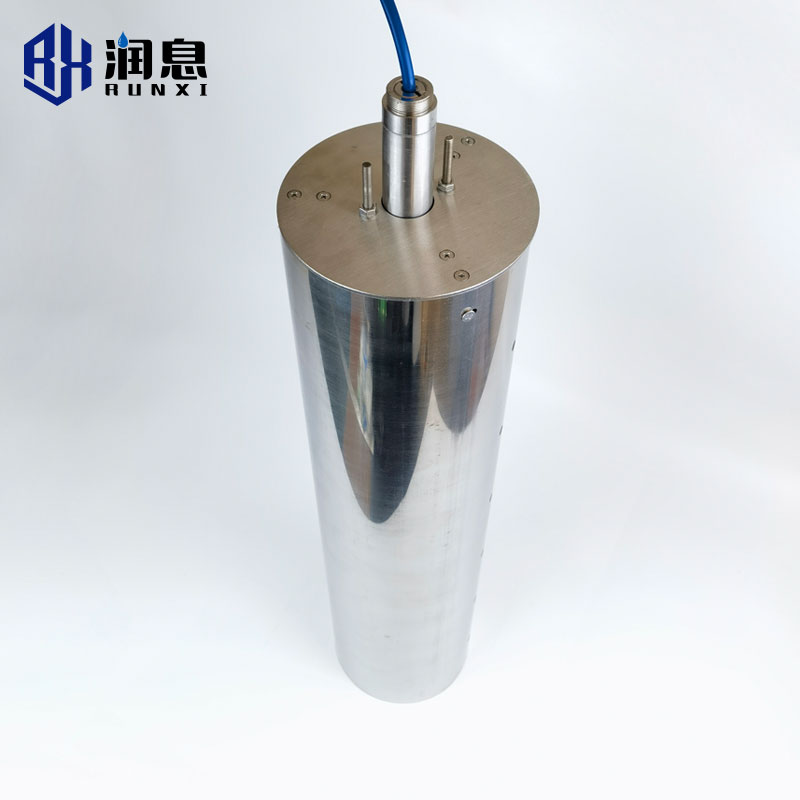

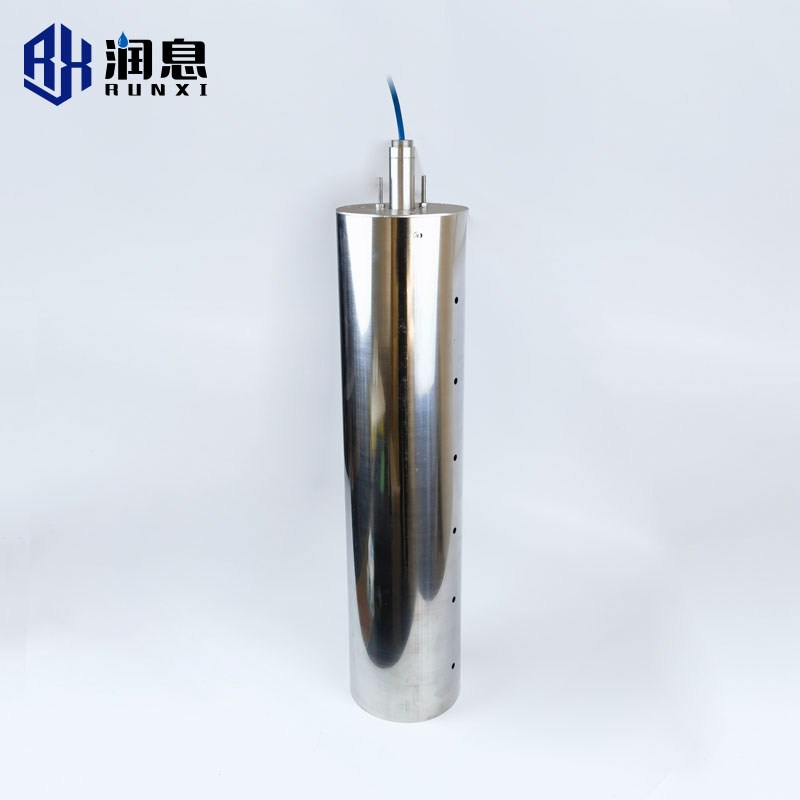

VWL型振弦式量水堰計
振弦式量水堰計適用于長期測量河流、渠道、水庫、壩體滲水堰槽等的水位，并可同步測量布設點的溫度?？蓪?shí)現水位變化的自動監測或人工監測。量水堰計先測出堰上水頭，再根據堰槽(三角堰、梯形堰、矩形堰等)經驗公式計算出流量。
▋簡介
振弦式量水堰計適用于長期測量河流、渠道、水庫、壩體滲水堰槽等的水位，并可同步測量布設點的溫度。可實現水位變化的自動監測或人工監測。量水堰計先測出堰上水頭，再根據堰槽(三角堰、梯形堰、矩形堰等)經驗公式計算出流量。
▋結構與原理

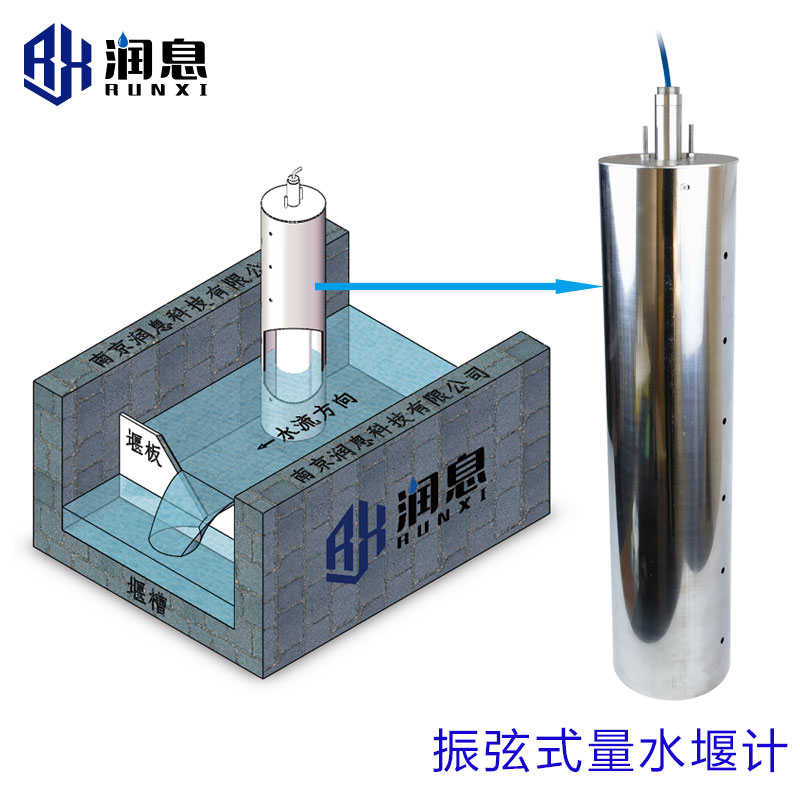

量水堰計由液位傳感器、浮桶、電纜和不銹鋼護筒組成。當堰槽內水位發生變化時，會使浮筒浮力發生變化，液位傳感器感受到下掛浮筒浮力變化后，作用在內部鋼弦張力上，引起輸出的頻率模數變化，而頻率模數跟液位成線性關系，可根據公式計算得出液位，減去校準的基值得到實際的堰上水位，再根據堰槽類型計算流量。
▋產品特點
● 高性能、信號強度強 ● 高顏值、全不銹鋼外殼，抗壓抗摔抗擰 ● 耐水壓高，防水性能優異 ● 內置溫度計，可以溫度補償提高準確性 ● 內置參數芯片，可讀取編號、計算參數
▋規格與參數
| 規格型號 | VWL-300 | VWL-500 | VWL-600 |
| 測量范圍 | 0～300mm | 0～500mm | 0～600mm |
| 靈敏度 | ≤0.025%F·S | ||
| 測溫范圍 | -40℃～+80℃ | ||
| 測溫靈敏度 | 0.1℃ | ||
| 測溫精度 | ±0.3℃ | ||
| 耐水壓 | 最大量程×1.2 | ||
| 絕緣電阻 | ≥50MΩ | ||
| 外殼材質 | 304不銹鋼 | ||
| 外形尺寸 | Φ159×468mm | Φ159×668mm | Φ159×768mm |
| 電纜類型 | 4芯+屏蔽/長度1m(可定制) | ||

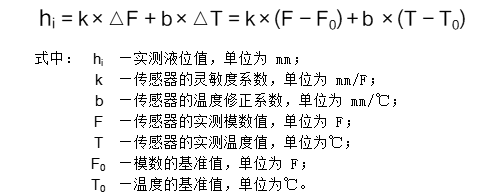

▋計算公式
▋電纜信號定義
▋測量
人工測讀：VW102型振弦讀數儀 RX106型多功能讀數儀 RX131型手動集線箱
自動數據采集：MCU-32型分布式模塊化自動測量單元 MCU系列自動測量單元 LCU系列低功耗采集儀
