VWS-W型振弦式無應力計
振弦式無應力計適用于長期埋設在水工結構物或其它混凝土結構物內，測量結構物內部的非受應力情況下（如混凝土自身體積變化）產生的應變量及溫度。
▋簡介
振弦式無應力計適用于長期埋設在水工結構物或其它混凝土結構物內，測量結構物內部的非受應力情況下（如混凝土自身體積變化）產生的應變量及溫度。
振弦式無應力計是由埋入式應變計和無應力桶組成。
▋結構與原理

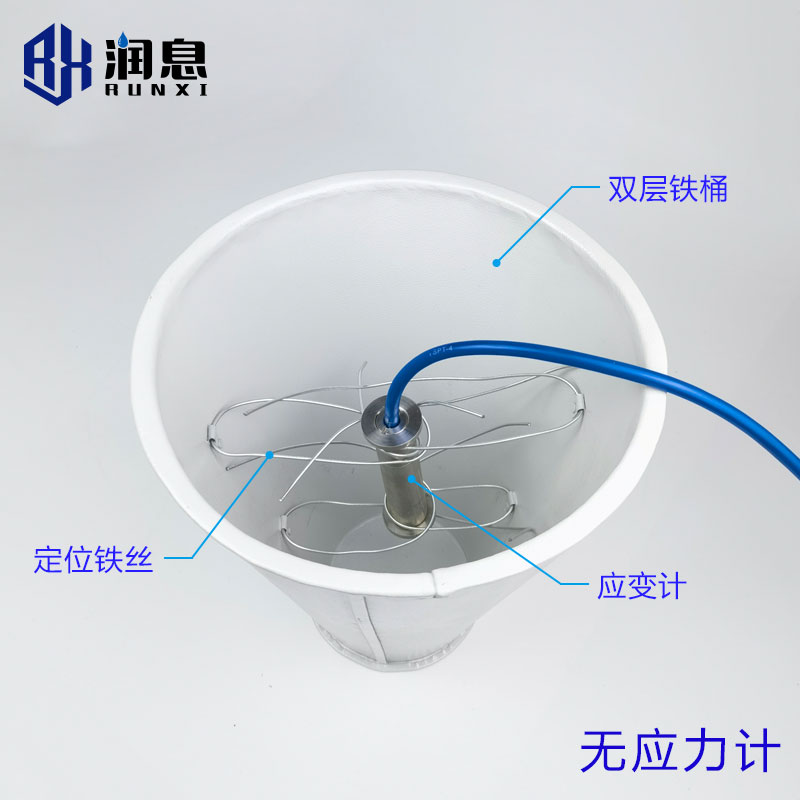

振弦式無應力計是由埋入式應變計和無應力桶組成，應變計用鐵絲固定在無應力桶中間。無應力桶為雙層鐵皮制作的中空桶，可隔離桶內的應變計使其不受外力影響，但能測出非受應力情況下（如混凝土自身體積變化）產生的應變量及溫度。
▋產品特點
● 高性能、信號強度強 ● 高顏值、全不銹鋼外殼，抗壓抗摔抗擰 ● 耐水壓高，防水性能優異 ● 內置溫度計，可以溫度補償提高準確性 ● 內置參數芯片，可讀取編號、計算參數
品細節振弦.jpg)
別技術原理.jpg)
別技術.jpg)
▋規格與參數
| 規格型號 | VWS-10W | VWS-15W |
| 標距L | 100mm | 150mm |
| 測量范圍 | ±1500με | |
| 靈敏度 | ≤0.5με | |
| 測量精度 | 0.5%F·S (端基) / 0.1%F·S(擬合) | |
| 測溫范圍 | -40℃～+80℃ | |
| 測溫靈敏度 | 0.1℃ | |
| 測溫精度 | ±0.3℃ | |
| 彈性模量 | 300～800MPa | 800～1500MPa |
| 耐水壓 | ≥1MPa | ≥2MPa |
| 絕緣電阻 | ≥50MΩ | |
| 外形尺寸 | Φ33×103mm | Φ33×153mm |
| 外殼材質 | 304不銹鋼 | |
| 電纜類型 | 4芯+屏蔽/長度1m(可定制) | |
▋計算公式
▋電纜信號定義
▋測量
人工測讀：VW102型振弦讀數儀 RX106型多功能讀數儀 RX131型手動集線箱
自動數據采集：MCU-32型分布式模塊化自動測量單元 MCU系列自動測量單元 LCU系列低功耗采集儀
