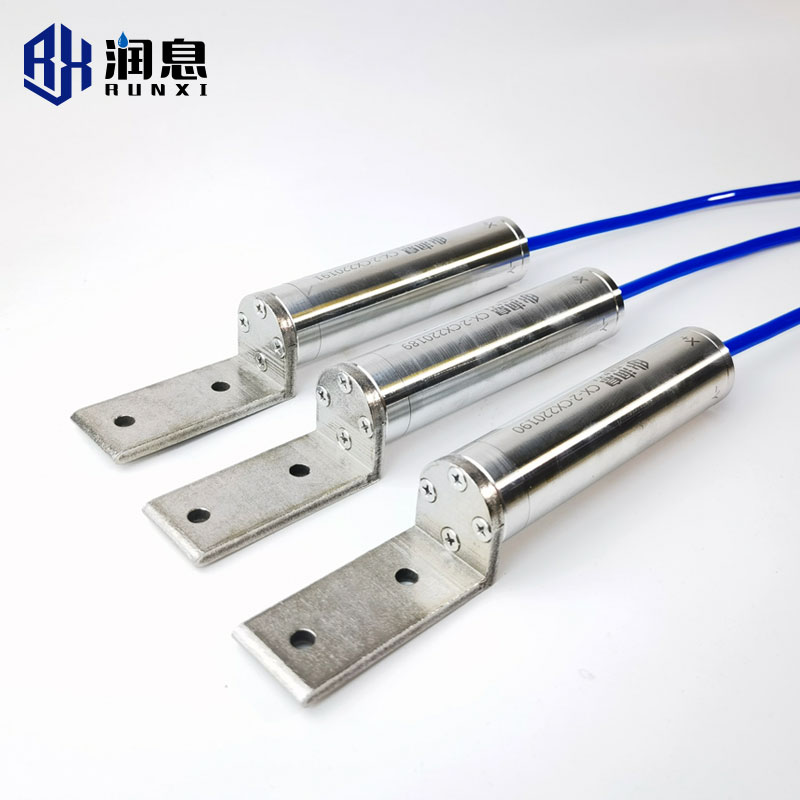

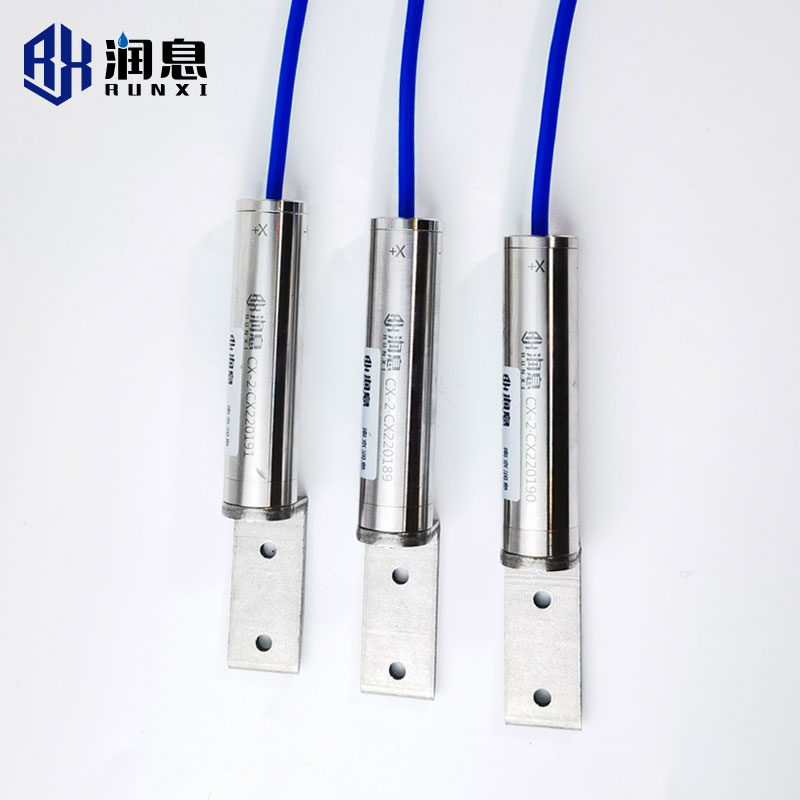

CX-2型傾斜儀
傾斜儀又稱傾角計、傾角儀，適用于長期安裝或埋設在混凝土大壩、面板壩、土石壩、道路橋梁、隧道邊坡、路堤基坑、工民用建筑等結構物內或表面，測量結構物的傾斜量，方便實現傾斜測量的自動化。
傾斜儀采用的是耐沖擊型伺服傳感器可靠性好、穩定速度快、附件少安裝方便、具有智能識別功能、輸出信號數字量，直接顯示工程值(位移或角度)。
▋簡介
傾斜儀又稱傾角計、傾角儀，適用于長期安裝或埋設在混凝土大壩、面板壩、土石壩、道路橋梁、隧道邊坡、路堤基坑、工民用建筑等結構物內或表面，測量結構物的傾斜量，方便實現傾斜測量的自動化。
傾斜儀采用的是耐沖擊型伺服傳感器可靠性好、穩定速度快、附件少安裝方便、具有智能識別功能、輸出信號數字量，直接顯示工程值(位移或角度)。
▋結構與原理
傾斜儀由進口高精度轉角芯片、轉換電路、不銹鋼護管、安裝支架和電纜組成。當被測物結構發生傾斜時，內部轉角芯片輸出發生變化，電路解析出變化量再根據公式計算出相對于鉛垂線的偏移角度。
▋產品特點
● 高精度進口轉角芯片 ● 高顏值、全不銹鋼外殼，抗壓抗摔抗擰 ● 耐水壓高，防水性能優異 ● 內置溫度計，可以溫度補償提高準確性 ● MODBUS-RTU協議，可讀取編號、計算參數 ● 可直接計算輸出角度值

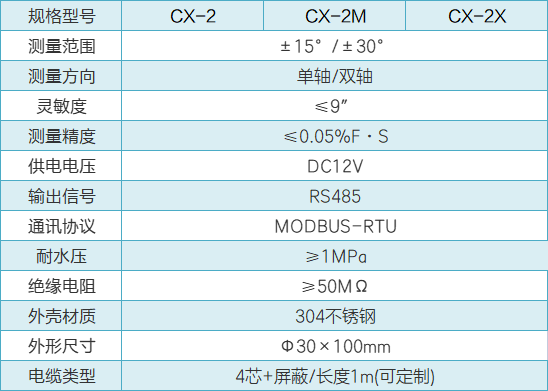

▋規格與參數

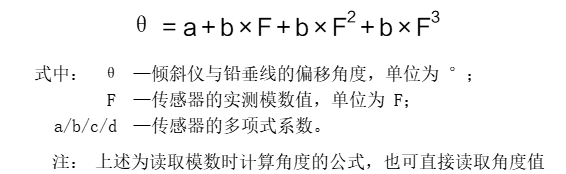

▋計算公式
▋電纜信號定義
▋通訊協議
傾斜儀支持標準MODBUS-RTU協議，可無縫接入我司人工測讀設備和自動化數據采集設備。也可接入第三方采集設備(如PLC等)，我司提供協議文檔及測試工具，工具中羅列了常用通訊指令、幫助解析協議算法等，清晰明了，便于開發。
息傾斜類傳感器測試工具.jpg)
▋測量
人工測讀：RX105型智能讀數儀 RX106型多功能讀數儀 RX131型手動集線箱
自動數據采集：MCU-32型分布式模塊化自動測量單元 MCU系列自動測量單元 LCU系列低功耗采集儀
